En el momento de adquirir un cable de fibra óptica, se debe evaluar diferentes aspectos que permitirán una elección más acertada según las necesidades que tenga y el tipo de trabajo que se va a realizar
Yaneth Capacho y Luis Cuevas · Nov 06, 2021
El cable de fibra óptica se ha transformado en nuestra sociedad en el medio de transmisión más versátil para comunicar datos, video, Internet o audio digital a grandes velocidades y distancias. Anteriormente solo se encontraba en situaciones especializadas, como en telecomunicaciones, instalaciones médicas, transmisiones militares, interconexión entre centros educativos y empresas. Hoy está presente en los mismos hogares con suscripciones de FTTH, el cable de fibra óptica se ha vuelto algo de uso común para conectarnos al ONT del proveedor de Internet o para conectar nuestro sistema de audio digital al TV, PC o consola de videojuegos.
El cable de fibra óptica tiene una manera muy específica de fabricación, normas nacionales e internacionales necesarias para realizar las construcciones del cable de fibra óptica para su uso en diferentes áreas. Para poder seleccionar cuál es el cable de fibra óptica es importante que se tome en cuenta el tipo de ambiente donde va a estar instalado, tipo de construcción y flexibilidad que debe tener el cable, tipo de conectores, cantidad de hilos de fibra por cable o buffer, así como el uso técnicamente hablando que amerite la adquisición de dicho cable óptico.
¿Cuales industrias utilizan el cable de fibra óptica?
Cuando se habla del cable de fibra óptica, viene a la mente la transmisión de datos a alta velocidad y a largas distancias (como en la fibra submarina). Pero también hay cables más cortos como servicios de suscripción de fibra hasta la casa, sin embargo los usos del cable de fibra óptica hoy en día son muy variados, como en la interconexión de equipos médicos especializados y en su uso en cirugías médicas con pulsos láser.Se puede mencionar que el cable de fibra óptica al no transportar electricidad tiene una posibilidad casi nula de originar incendios y por ello se usa por ejemplo en las industrias de plantas de tratamiento químico o refinerías de petróleo que son ambientes muy volátiles o propensos a incendios.
En la industria de iluminación decorativa son muy utilizados los hilos de fibra óptica plástica para lamparas con gran variedad de colores y estilos. Los cables de fibra óptica, se encuentran hoy en día en todas partes, en la industria automotriz, en el área de educación para interconectar instituciones públicas y privadas de todos los niveles de aprendizaje, en la industria de iluminación con fines decorativos, también forma parte de instalaciones y equipos de usos militares y hasta espaciales. En la industria de iluminación decorativa son muy utilizados los hilos de fibra óptica plástica para lámparas con gran variedad de colores y estilos.
¿Como se fabrica el cable de fibra óptica?
Todo cable de fibra óptica, resulta de ensamblar los siguientes componentes. Los cuales describo desde el interior al exterior.- Hilo de fibra: Primero está el hilo de fibra óptica de alta calidad, formado por el núcleo (core) y la corona (cladding).
- Coating: Luego viene el recubrimiento directo del hilo, (coating) es una especie de capa de pintura especial que puede ser de color (segun el codigo de colores TIA-598-C) o transparente y protege al hilo de fibra de las microfracturas y le da cierta protección a los movimientos.
- El buffer: o tubo que recubre al coating, puede ser adherido directamente al coating (tight buffer) o puede tener holgura para que el hilo se mueva (loose tube). En el caso de los cables ópticos con múltiples hilos, los buffers tienen colores identificativos (según el código de colores TIA-598-C).
- Miembros rígidos: Alrededor del buffer o de los buffers pueden haber filamentos de materiales que le dan cierta resistencia de halado, presión y torsión al cable.
Los llamados "miembros rígidos". Pueden ser de dieléctricos como el kevlar o el plástico, aunque también los hay metálicos de acero galvanizado.
- Chaqueta: Luego viene la chaqueta externa del cable, la cual será negra y con protección UV cuando es un cable para intemperie y de otros colores cuando es para uso en interiores. Este color de chaqueta puede coincidir con una norma como la TIA-598C o puede tener un color más decorativo, inclusive hay cables planos y cables transparentes que se disimulan muy bien en el hogar.
Ahora, si el cable va a ser instalado a través de las paredes, techos o por dentro de ductos o tuberías, normalmente debe de ser LSZH (chaqueta de bajo humo y cero gases halógenos en caso de combustión por incendio accidental).

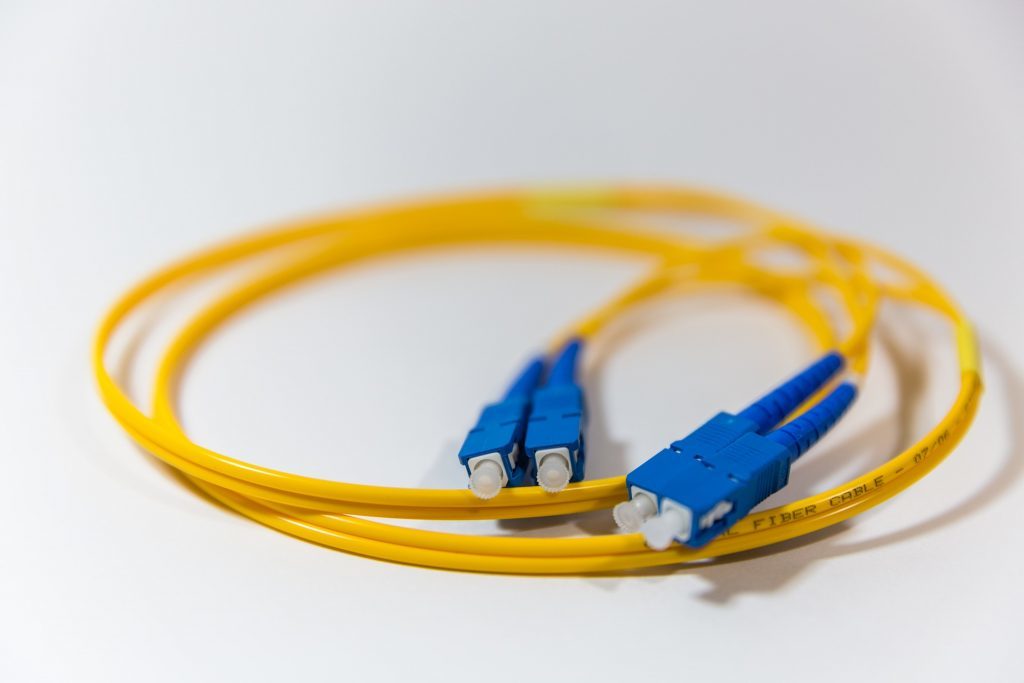

- Conectores: Por último, el cable puede venir conectorizado de fabrica. Los conectores ópticos pueden ser del mismo tipo o pueden ser de distintos tipos, como en los cables ópticos conversores. Los tipos de conectores dependen de la interface o puerto donde se van a conectar.
¿Cuáles normas rigen los parámetros de cómo utilizar el cable de fibra óptica para transmisión de datos?
Algunas de las normas que gobiernan la comunicación óptica o la transmisión de datos por cable de fibra óptica son:- 100 Giga Ethernet y 40 Giga Ethernet o (Estándar IEEE 802.3ba-2010).
- 10 Gigabit Ethernet (Estándar IEEE 802.3ae-2002).
- Fibre Channel o FC para redes SAN (INCITS Fibre Channel standards).
- Gigabit Ethernet (IEEE 802.3ab 1999).
- HIPPI (Bus de conexión sustituido por SCSI y Ultra SCSI).
- Synchronous Digital Hierarchy o SDH.
- Synchronous Optical Networking o SONET.
- Optical Transport Network (OTN).
- TOSLINK (Formato de audio digital).
La fibra óptica es utilizada para poder interconectar equipos de transmisión de datos (Fuente: Bruno: lwl-la-fibra-óptica-fibra-de-vidrio-4393369/https://pixabay.com).
¿Qué normas rigen los parámetros de fabricación y pruebas de calidad el cable de fibra óptica?
Algunas de las normas que gobiernan la fabricación o pruebas de calidad en fábrica de la fibra óptica sus componentes son:- ITU-T G.651, para cable de fibra óptica multimodo.
- ITU-T G.652, para cable de fibra óptica monomodo.
- ITU-T G.657A, G.657B y G.657C para cable de fibra óptica de baja atenuación por curvatura (FTTH).
- TELCORDIA GR-326 últimos requisitos de la industria para los conectores de cable de fibra óptica.
- OS1 se define en ISO/IEC 11801 y OS2 se define en ISO/IEC 24702.
- ISO/IEC 11801 Las fibras multimodo se identifican mediante la designación OM ("modo óptico") como se describe en la norma ISO / IEC 11801.
¿Cuáles normas rigen la instalación de cable de fibra óptica sobre redes FTTH, corporativas y domiciliarias?
Depende de cada país o región, pero algunos ejemplos de normas que rigen la instalación de cable de fibra óptica sobre redes FTTH, corporativas y domiciliarias son:- Reglamento ICT : Reglamento Regulador de las Infraestructuras Comunes de Telecomunicaciones para el Acceso a los Servicios de Telecomunicación en el Interior de los inmuebles - España
- RITEL : Reglamento de redes internas de telecomunicaciones - Colombia
- NECA/FOA 301 Standard Installing and Testing Fiber Optics - USA
- ANSI/TIA/EIA 568-B Commercial Building Telecommunications Cabling Standard
Criterios de compra
En el momento de adquirir un cable de fibra óptica, se debe evaluar diferentes aspectos que permitirán una elección más acertada según las necesidades que tenga y el tipo de trabajo que se va a realizar, con el siguiente listado tengas una guía rápida de como poder seleccionar el mejor cable de fibra óptica.Planta Externa, Planta Interna o Híbrida.
Uno de los principales criterios que debes tener presente es en que tipo de ambiente se va a instalar el cable de fibra óptica, con base en esto existen unas premisas que se pueden observar en la siguiente tabla resumen:
| Por tipos de Ambiente | Riser con hilos de F.O | Riser sin hilos de F.O (soplado) | Plenum | LSZH bajo en humo y sin gases halógenos | Tipo de canalización |
|---|---|---|---|---|---|
| Planta Interna | De chaqueta negra. Se utiliza en instalaciones verticales y modo de derivación. Backbone o acometida. Es necesario tener Kit de conectorización y el cable de fibra óptica soporta tensión de halado | Se utiliza en cables de fibras óptica para soplado, verificar libras de presión para soplado, cantidad de hilos por buffer, se utilizan en modo derivación y modo terminación | Viene conectorizado, pero opcionalmente necesita un kit de conectorización | Tipo de Chaqueta de humo sin halógenos (LSZH) | Indoor |
| Planta Externa | NA | NA | NA | Si | Instalación Aérea, subterránea, enterrada |
Por tipo de Canalización.
Como ya observamos el criterio por ambiente el cable de fibra óptica de planta externa es necesario tener en cuenta el tipo de canalización por donde ser realizará el tendido, también te guiará la tabla siguiente:tabla2
ADSS o con Partes Metálicas.
Otro criterio que no puedes dejar pasar es por tipo de aislamiento eléctrico, es un factor muy determinante en las construcciones de varias industrias, en este punto se pueden elegir 2 tipos de recubrimiento externo para el cable de fibra óptica, con ADSS o con partes metálicas- ADSS el significado de sus siglas es All-dielectric self-supporting o en español Autoportante totalmente dieléctrico, es decir con este tipo de cable de fibra óptica no necesita ser aterrado, ni posee mensajero y generalmente se usa en instalaciones entre postes y torres eléctricas.
- Con partes Metálicas: son los cables de fibra óptica que contienen elementos metálicos en su interior como hilo de cobre o una cubierta metálica y son propensos a atraer las descargas de rayos eléctricos producidos en las tormentas.
Carrete.
Ya que hemos decidido que tipo de cable de fibra necesitamos es necesario tener en cuenta los criterios logísticos de transporte, es este punto es cuando se observan las características del carrete donde se encuentra embobinado el cable de fibra óptica, para este punto revisa la siguiente lista y que permitirá tomar decisiones si es mejor transportarlo de forma aérea, por mar o terrestre.- Tipo de Carrete
- Material del Carrete
- Peso del Carrete
- Tensión de halado
Hilo de Fibra óptica.
Los hilos de fibra son la estructura más esencial de todo cable de fibra óptica debido a que es por ellos donde se transmite los haz de luz para poder realizar la transmisión de datos, que en la actualidad disfrutamos en varios servicios en nuestros hogares y empresas, así como los otros criterios podemos indicar las principales características de selección a continuación:tabla3
